【関連知識】トルクス（TORX）の用途とトルクスのサイズ・種類
トルクス（TORX）は、1967年にアメリカで開発された、六角星型のネジ頭の規格です。6つの耳たぶ状曲線で構成されており、ドライバーとネジとのかみ合いが強く、ネジ締めで問題となるカムアウト（ビットがネジの十字穴から浮き上がる現象）が発生しにくいのが特長です。
「トルクス®」および「TORX®」は、米国アキュメント・インテレクチュアル・プロパティズ LLCの登録商標※です。そのため一般的には、「ヘクサロビュラー・インターナル（ISO 10664）」や、「ヘックスローブ」「ヘクスロビュラ」とも呼ばれます。
※ベッセルは米国アキュメント・インテレクチュアル・プロパティズ LLCの正式ライセンシーです。
トルクスの特長
トルクスの基本形状は、6つの耳たぶ状曲線で構成されています。一般的なプラスネジや、六角穴付きボルトに比べ駆動効率が高く、確実なトルク伝達とカムアウト防止が実現します。

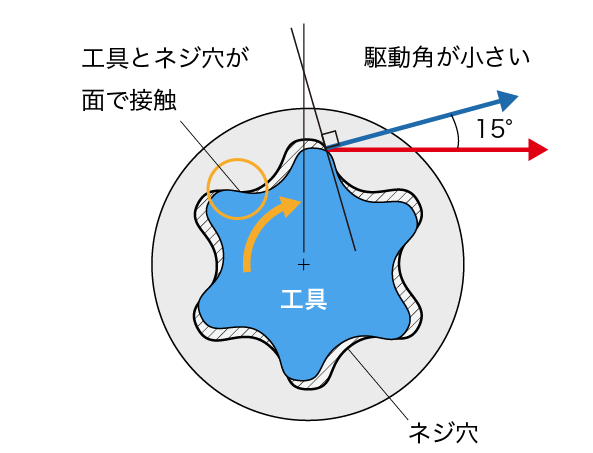

| トルクスの場合 | 六角穴付きボルトの場合 |
 |
 |
| 工具とネジ穴が面で接触
駆動角が小さく、トルクの伝達（駆動効率）がよい |

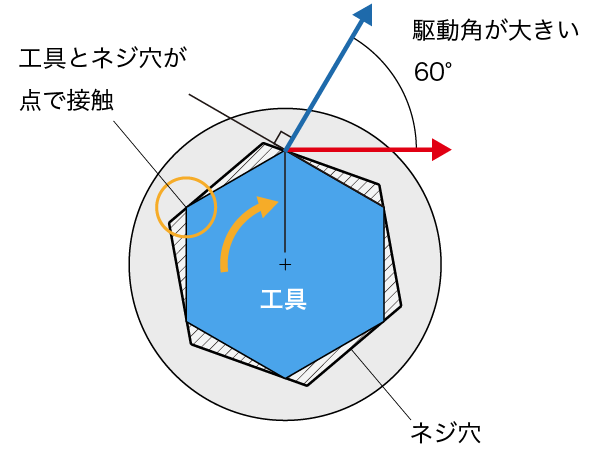

工具とネジ穴が点で接触
駆動角が大きく、トルクが別の方向に分散してしまう |
トルクスは、工具とネジ穴が面で接触するため、ネジ締め時に工具を押し付ける必要がなく、カムアウトが発生しにくくなります。また駆動角が小さいため、応力集中によるネジの摩耗や破損を防いだり、ネジ頭を小さくできるメリットもあります。
トルクスの用途例
トルクスは、パソコン・スマートフォンなどの精密機械や、ヨーロッパ製の自動車など、ヨーロッパやアメリカで広く普及しています。また製造現場では、切削工具として使われるバイトやフライスの「スローアウェイチップ」の取り付けにも使われています。
 |
 |
 |

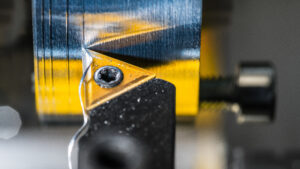

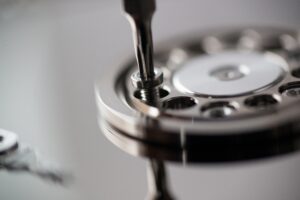

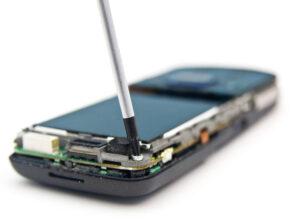

| スマートフォン部品の組み立て | ハードディスク部品の組み立て | スローアウェイチップの取り付け |
 |
 |
 |

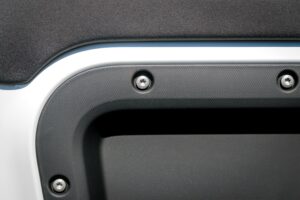

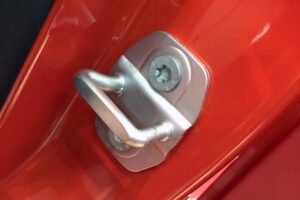

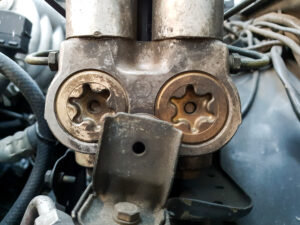

| 自動車内装パネルの取り付け | 自動車用油圧部品の取り付け | 自動車ステップ用ドアフックの取り付け |
 |
 |
 |

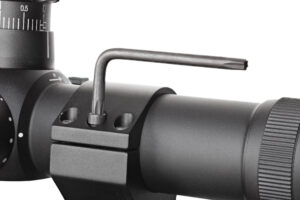

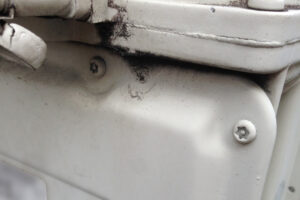

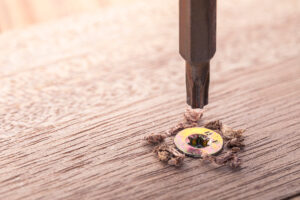

| 木工家具の組み立て | 測量スコープの取り付け | 屋外ガスメーターのカバー取り付け |
 |
 |
 |

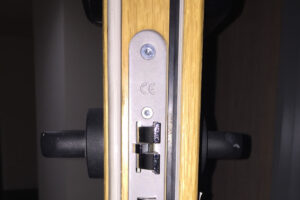

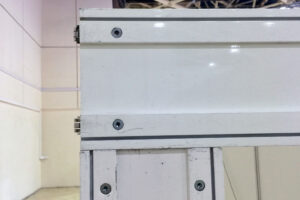

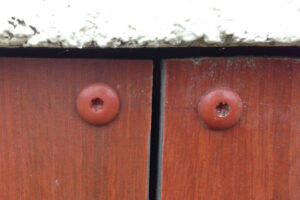

| ドア用ラッチ部品の取り付け | 屋外用フェンス部品の取り付け | 展示台の組み立て |
トルクスネジを緩めるには専用工具が必要なため、普及率の低かった日本では「いたずら防止」「分解防止」のネジとして採用されることが多くありました。しかし現在では、トルクスネジの活用が広がるに従って、いたずら防止としての効果はなくなっています。

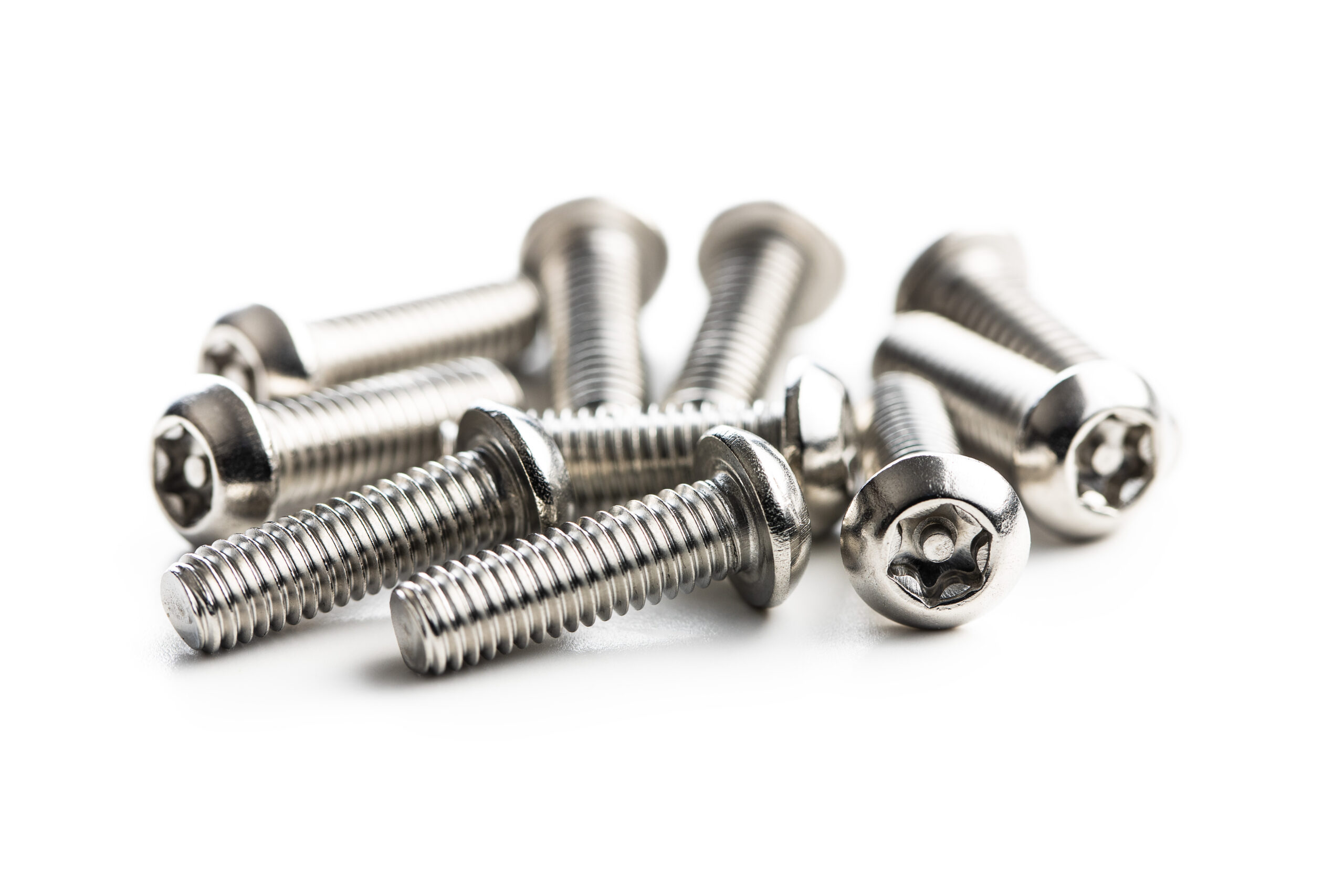

いたずら防止目的で使用する場合は、いたずら防止機能が追加された「タンパープルーフ・トルクス」を使いましょう。
T型トルクス・E型トルクスとネジサイズ
トルクスネジの締め付けには、サイズの合ったトルクスドライバーやビットを使うことが基本です。サイズ違いの刃先を使うと、トルクスネジや工具の破損につながるため注意が必要です。
トルクスネジは、大きく「T型」と「E型」に分けられます。
T型トルクスネジ
工具が凸状、ネジ穴が凹状のトルクスです。「T〇〇」で表記され、数字が大きいほど、ネジサイズも大きくなります。
T型トルクスネジは、パソコン・スマートフォンや精密部品などに多く使われています。

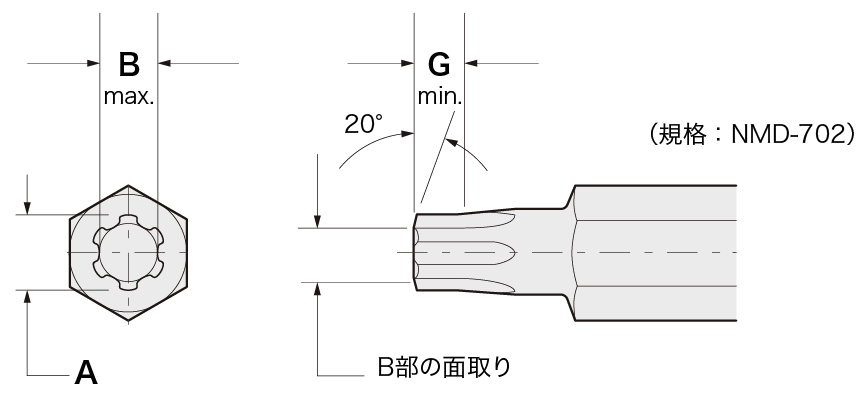

〈T型トルクスのサイズ〉
| DRIVE SIZE | A | B | G |
| REF. | MAX. | MIN. | |
| T1 | 0.840 | 0.602 | 1.02 |
| T2 | 0.940 | 0.683 | 1.02 |
| T3 | 1.120 | 0.808 | 1.02 |
| T4 | 1.300 | 0.919 | 1.15 |
| T5 | 1.370 | 1.021 | 1.52 |
| T6 | 1.650 | 1.217 | 1.52 |
| T7 | 1.970 | 1.420 | 1.52 |
| T8 | 2.300 | 1.654 | 1.52 |
| T9 | 2.480 | 1.788 | 1.52 |
| T10 | 2.720 | 1.956 | 2.03 |
| T15 | 3.260 | 2.337 | 2.16 |
| T20 | 3.840 | 2.756 | 2.29 |
| T25 | 4.400 | 3.150 | 2.54 |
| T27 | 4.960 | 3.546 | 2.79 |
| T30 | 5.490 | 3.937 | 3.18 |
| T40 | 6.600 | 4.737 | 3.30 |
| T45 | 7.770 | 5.537 | 3.81 |
| T50 | 8.790 | 6.147 | 4.57 |
E型トルクスネジ
T型とは反対の工具が凹状、ネジ穴が凸状のトルクス（エクスターナルトルクス）です。「E〇〇」で表記され、数字が大きいほど、ネジサイズも大きくなります。T型とE型とでは、おなじ数字でもサイズが異なるため、注意が必要です。
E型トルクスネジは、エンジンやトランスミッションなど、自動車関連の部品に多く使われています。

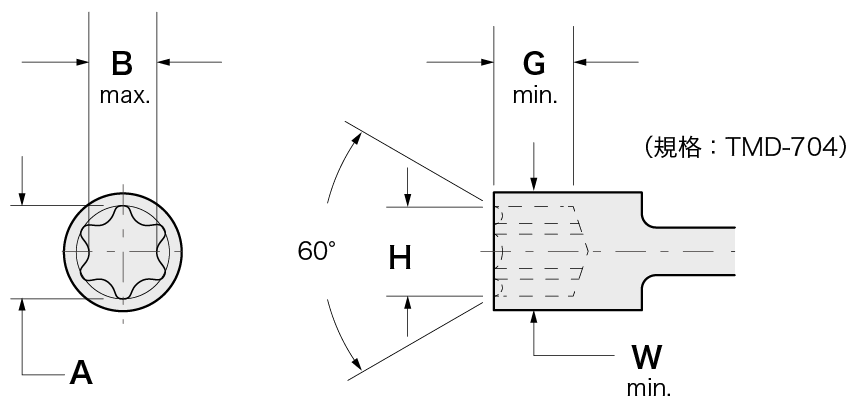

〈E型トルクスのサイズ〉
| DRIVE SIZE | A | B | G | Ｈ | Ｗ |
| REF. | REF. | MIN. | Counterbore Diameter |
（MIN.） | |
| E4 | 3.83 | 2.81 | 3.17 | 4.11 3.86 |
5.36 |
| E5 | 4.72 | 3.42 | 3.17 | 5.00 4.75 |
5.97 |
| E6 | 5.69 | 4.05 | 3.95 | 5.99 5.74 |
7.42 |
| E8 | 7.47 | 5.35 | 5.53 | 7.77 7.52 |
9.02 |
| E10 | 9.37 | 6.87 | 6.35 | 9.67 9.43 |
12.19 |
| E12 | 11.12 | 7.97 | 7.92 | 11.43 11.18 |
13.77 |
| E14 | 12.85 | 9.27 | 8.71 | 13.15 12.91 |
15.24 |
| E16 | 14.71 | 10.58 | 9.52 | 15.01 14.76 |
18.29 |
| E18 | 16.64 | 12.01 | 11.10 | 16.96 16.72 |
19.86 |
| E20 | 18.41 | 13.31 | 12.70 | 18.74 18.50 |
23.04 |
| E24 | 22.10 | 15.87 | 15.87 | 22.42 22.18 |
27.79 |
| E28 | 25.65 | 18.41 | 19.05 | 25.98 25.73 |
32.72 |
| E32 | 29.16 | 21.47 | 22.22 | 29.48 29.24 |
37.34 |
| E36 | 32.82 | 24.17 | 23.80 | 33.14 32.90 |
42.09 |
| E40 | 36.37 | 26.77 | 25.40 | 36.70 36.45 |
46.86 |
トルクスの種類
トルクスには、いじり止め機能を追加した「タンパープルーフ・トルクス」や、後継規格の「トルクスプラス」などの種類があります。
タンパープルーフ・トルクス
トルクスにいたずら防止機能を追加した、いじり止め付きの規格です。
ネジのリセス中央部に「突起」を設けることで、一般的なトルクスドライバーやマイナスドライバーでは差し込めない仕様になっています。
タンパープルーフ・トルクスは、通信機器やコンピュータなどの「製品の設計上や管理上、いじってはいけないところ」に使われています。
トルクスプラス
トルクスの後継として開発された規格です。

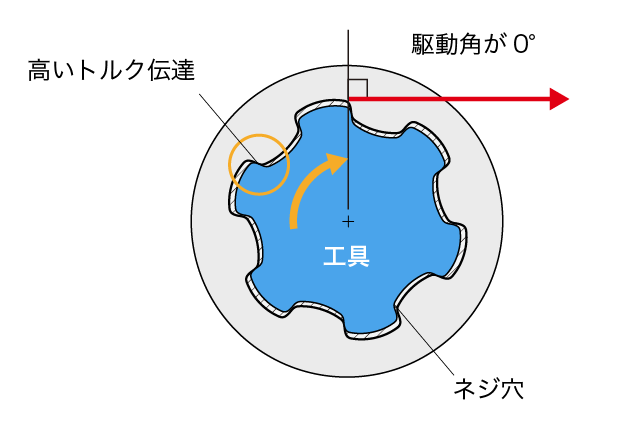

トルクスよりもさらに駆動角が小さく（駆動角度は0°）、高いトルク伝達性を発揮。カムアウト防止で、生産性向上と組立コストの削減が実現します。
従来のトルクスドライバーやビットとも互換性があるため、保守やメンテナンス作業にも支障をきたしません。（トルクスプラスの専用工具でトルクスを締め付けると、破損の原因になるため注意が必要です）
〈トルクスプラスのサイズ〉
| DRIVE SIZE | A | B | G |
| REF. | MAX. | MIN. | |
| 1IP | 0.83 | 0.599 | 0.45 |
| 2IP | 0.95 | 0.681 | 0.51 |
| 3IP | 1.13 | 0.793 | 0.61 |
| 4IP | 1.29 | 0.932 | 0.69 |
| 5IP | 1.41 | 1.047 | 0.75 |
| 6IP | 1.69 | 1.306 | 0.86 |
| 7IP | 1.97 | 1.506 | 1.06 |
| 8IP | 2.29 | 1.758 | 1.22 |
| 9IP | 2.48 | 1.912 | 1.31 |
| 10IP | 2.72 | 2.073 | 1.44 |
| 15IP | 3.25 | 2.504 | 1.71 |
| 20IP | 3.84 | 2.987 | 2.01 |
| 25IP | 4.39 | 3.366 | 2.31 |
| 27IP | 4.95 | 3.863 | 2.59 |
| 30IP | 5.49 | 4.265 | 2.86 |
| 40IP | 6.60 | 5.131 | 3.45 |
| 45IP | 7.77 | 6.137 | 4.04 |
| 50IP | 8.79 | 6.828 | 4.56 |
タンパーレジスタント・トルクスプラス
トルクスプラスにいたずら防止機能を追加した、いじり止め付きの規格です。
トルクスプラスが六角形のネジ頭なのに対し、タンパーレジスタント・トルクスプラスは五角形のネジ頭で、一般的なトルクスプラスドライバーは差し込めません。
さらに9IPR以上のサイズでは、ネジのリセス中央部に「突起」が設けられており、いたずらや分解を確実に防ぎます。

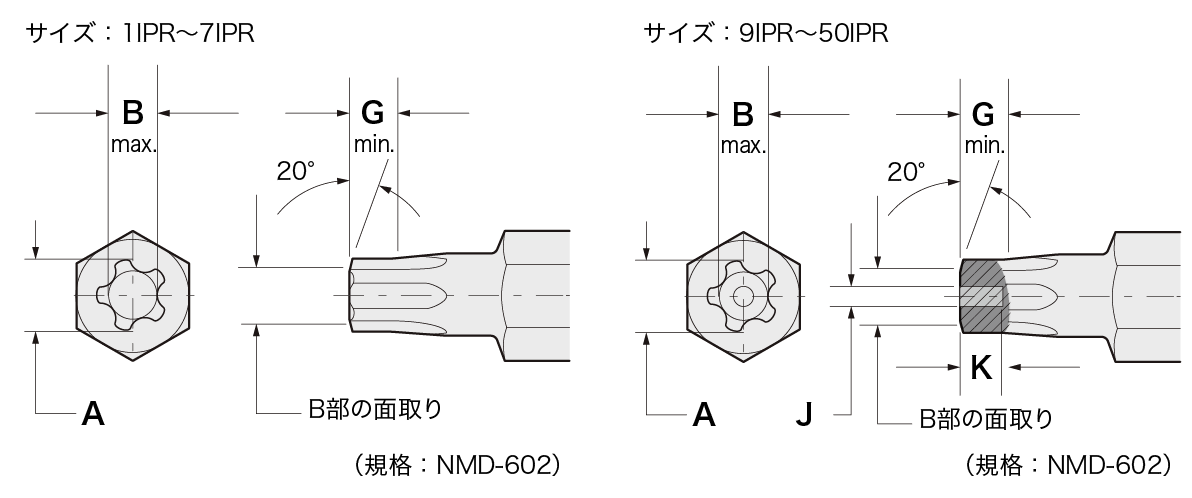

〈タンパーレジスタント・トルクスプラスドライバーのサイズ〉
| DRIVE SIZE | A | G | J | K |
| REF. | MIN. | REF. | REF. | |
| 1IPR | 0.84 | 0.45 | – | – |
| 2IPR | 0.95 | 0.51 | – | – |
| 3IPR | 1.13 | 0.61 | – | – |
| 4IPR | 1.29 | 0.69 | – | – |
| 5IPR | 1.41 | 0.75 | – | – |
| 6IPR | 1.69 | 0.89 | – | – |
| 7IPR | 1.97 | 1.06 | – | – |
| 9IPR | 2.29 | 1.22 | 0.74 | 1.47 |
| 10IPR | 2.48 | 1.31 | 0.79 | 1.57 |
| 15IPR | 2.72 | 1.44 | 0.91 | 1.70 |
| 20IPR | 3.25 | 1.71 | 1.17 | 1.96 |
| 25 IPR | 3.84 | 2.01 | 1.55 | 2.26 |
| 30 IPR | 4.39 | 2.31 | 1.93 | 2.57 |
| 40 IPR | 4.95 | 2.59 | 2.18 | 2.84 |
| 45 IPR | 5.49 | 2.86 | 2.57 | 3.12 |
| 50 IPR | 6.60 | 3.45 | 2.92 | 3.71 |
