螺丝刀/批头/套筒与螺丝/螺栓/螺母的尺寸关系

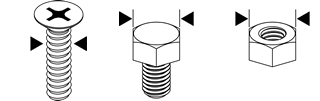

如想了解螺丝刀/批头/套筒的尺寸,请用游标卡尺或尺子测量对应的螺丝轴直径(如图所示▶◀间距)以及对应的螺栓/螺母的对边尺寸(如图所示▶◀间距),然后从下列表中确认大致规格。
![]() |
JIS B1101 JIS B1135 ■一字(参照) |
|
---|---|---|
![]() |
![]() 小 螺 丝 mm |
![]() 木 螺 丝 mm |
![]() 1.8 |
1(旧) 1.2(旧) |
- |
![]() 2.5 |
1.6 | 1.6 1.8 |
![]() 3 |
2 | 1.8 2.1 |
![]() 4 |
2.2(旧) 2.5 |
2.4 |
![]() 4.5 |
2.5(旧) 3 |
2.7 |
![]() 5 |
3 (3.5) |
3.1 3.5 |
![]() 5.5 |
(3.5) | 3.5 3.8 |
![]() 6 |
(3.5) 4 |
3.8 4.1 |
![]() 7 |
4 | 4.5 4.8 |
![]() 8 |
4.5(旧) 5 |
5.1 5.5 |
![]() 9 |
6 8(旧) |
5.2 6.2 6.8 |
![]() 10 |
6 8(旧) |
7.5 8 |
![]() |
JIS B1111 JIS B1122 JIS B1112 JIS B1124 JCIS 10-70 ■十字螺丝 ■米字螺丝 ■英制十字螺丝 |
||||
---|---|---|---|---|---|
![]() |
![]() |
![]() 小 螺 丝 mm |
![]() 自 攻 螺 丝 mm |
![]() 木 螺 丝 mm |
![]() 钻 螺 丝 mm |
![]() No.0 |
![]() PZ ![]() SDV No.0 |
1.4 1.6 1.7 2 2.3 2.6 |
2.2(ST) | 1.8 | - |
![]() No.1 |
![]() PZ ![]() SDV No.1 |
2 (2.2) (2.3) 2.5 2.6 3(※) |
2 2.5 3(※) 2.9(ST) |
2.1 2.4 2.7 |
2.9(ST) |
![]() No.2 |
![]() PZ ![]() SDV No.2 |
3 (3.5) 4 (4.5) 5 |
3 3.5 4 4.5 5 3.5(ST) 4.2(ST) 4.8(ST) |
3.1 3.5 3.8 4.1 4.5 4.8 |
5 3.5(ST) 4.2(ST) 4.8(ST) |
![]() No.3 |
![]() PZ ![]() SDV No.3 |
6 8 |
6 8 5.5(ST) 6.3(ST) |
5.1 5.5 5.8 6.2 6.8 |
6 5.5(ST) 6.3(ST) |
![]() No.4 |
![]() PZ ![]() SDV No.4 |
10 12 |
8(ST) 9.5(ST) |
7.5 8 9.5 |
- |
(※)表示扁圆头螺丝
(ST)为参考JIS(日本工业标准)
附有( )的数字表示不常用的尺寸。
![]() |
JIS B1176 JIS B1177 ■内六角 ■球头内六角 |
|
---|---|---|
![]() |
![]() 螺六 栓角 孔 mm |
![]() 固六 定角 螺孔 丝 mm |
![]() H1.5 |
1.6 2 |
3 |
![]() H2 |
2.5 | 4 |
![]() H2.5 |
3 | 5 |
![]() H3 |
4 | 6 |
![]() H4 |
5 | 8 |
![]() H5 |
6 | 10 |
![]() H6 |
8 | 12 |
![]() H8 |
10 | 16 |
![]() H10 |
12 | 20 |
![]() H12 |
14 | 24 |
![]() |
JIS B1180 JIS B1181 JIS B1123 ■套筒 |
||
---|---|---|---|
![]() |
![]() 六 角 螺 栓 mm |
![]() 六 角 螺 母 mm |
|
![]() H4 |
2 | 2 | - |
![]() H4.5(旧) |
- | 2.2(旧) | - |
![]() H5 |
2.5 | 2.5 | 2.9 |
![]() H5.5 |
3 | 3 | 3.5 |
![]() H6 |
3.5 | 3.5 | - |
![]() H7 |
4 | 4 | 4.2 |
![]() H8 |
5 | 5 | 4.8 5.5 |
![]() H10 |
6 W1/4(旧) |
6 W1/4(旧) |
6.3 |
![]() H11(旧) |
7(旧) | 7(旧) | - |
![]() H12(旧、小) |
8(旧、小) W5/6(旧、小) |
8(旧、小) W5/6(旧、小) |
- |
![]() H13 |
8 | 8 | 8 |
![]() H14(旧) |
10(旧、小) W5/6(旧、小) W3/8(旧、小) |
10(旧、小) W5/6(旧、小) W3/8(旧、小) |
- |
![]() H16 |
10 | 10 | 9.5 |
![]() H17(旧) |
10(旧) 12(旧、小) W3/8(旧、小) W7/16(旧、小) |
10(旧) 12(旧、小) W3/8(旧、小) W7/16(旧、小) |
- |
![]() H18 |
12 | 12 | - |
![]() H19(旧) |
12(旧) 14(旧、小) W7/16(旧、小) W1/2(旧、小) |
12(旧) 14(旧、小) W7/16(旧、小) W1/2(旧、小) |
- |
![]() H21 |
14 W1/2(旧) |
14 W1/2(旧) |
- |
![]() H22(旧) |
14(旧) | 14(旧) | - |
![]() H24 |
16 18(旧、小) |
16 18(旧、小) |
- |
W=惠氏标准螺丝参照旧JIS
(旧)表示参照旧JIS
(旧、小)表示参照旧JIS、小形螺栓螺母
![]() |
JIS B1107 JIS B1128 JIS B1136 JASO F116-89 ■梅花(参照) |
||||
---|---|---|---|---|---|
![]() |
![]() 小 螺 丝 mm |
|
![]() 孔 螺 栓 mm |
![]() 螺孔 丝固 定 mm |
|
![]() T1 |
0.84 | 1 | 1 | - | 1.6 1.8 |
![]() T2 |
0.94 | 1.2 | 1.2 | - | 2 |
![]() T3 |
1.12 | 1.4 | 1.4 | - | 2.2 |
![]() T4 |
1.3 | 1.6 1.7 |
1.6 1.7 |
- | - |
![]() T5 |
1.37 | 2 | 2 | - | 2.5 |
![]() T6 |
1.65 | 2 | 2 | 2 | 3 |
![]() T7 |
1.97 | - | - | - | 3.5 |
![]() T8 |
2.3 | 2.5 | 2.5 | 2.5 | 4 |
![]() T9 |
2.48 | - | - | - | 4.5 |
![]() T10 |
2.72 | 3 | 2.9 3 3.5 |
3 | 5 |
![]() T15 |
3.26 | (3.5) | 3.5 | - | - |
![]() T20 |
3.84 | 4 | 4 4.2 4.5 |
4 | 6 |
![]() T25 |
4.4 | 5 | 4.8 5.5 |
5 | 7 |
![]() T27 |
4.96 | - | - | 4.5 5 |
8 |
![]() T30 |
5.49 | 6 | 6 6.3 |
6 | - |
![]() T40 |
6.6 | 8 | 8 | 8 | 10 |
![]() T45 |
7.77 | 8 | - | 8 | 12 |
![]() T50 |
8.79 | 10 | 10 | 10 | 14 |
W附有( )的尺寸尽可能避开使用。
