ドライバー／ビット／ソケットと、ネジ／ボルト／ナットのサイズ関係

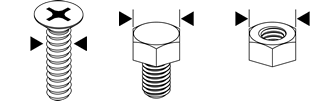

ドライバー／ビット／ソケットのサイズをお知りになりたい場合は、対象のネジの軸径（イラストの▶◀間）や対象のボルト／ナットの対辺のサイズ（イラストの▶◀間）をノギスや物差しで測り、下の表からおおよそのサイズを確認してください。
 |
JIS B1101 JIS B1135 ■マイナス（参照） |
|
|---|---|---|
 |
 小 ネ ジ mm |
 木 ネ ジ mm |
 1.8 |
1(旧) 1.2(旧) |
- |
 2.5 |
1.6 | 1.6 1.8 |
 3 |
2 | 1.8 2.1 |
 4 |
2.2(旧) 2.5 |
2.4 |
 4.5 |
2.5(旧) 3 |
2.7 |
 5 |
3 (3.5) |
3.1 3.5 |
 5.5 |
(3.5) | 3.5 3.8 |
 6 |
(3.5) 4 |
3.8 4.1 |
 7 |
4 | 4.5 4.8 |
 8 |
4.5(旧) 5 |
5.1 5.5 |
 9 |
6 8(旧) |
5.2 6.2 6.8 |
 10 |
6 8(旧) |
7.5 8 |
 |
JIS B1111 JIS B1122 JIS B1112 JIS B1124 JCIS 10-70 ■プラス ■ポジドライブ ■スパドライブ |
||||
|---|---|---|---|---|---|
 |
 |
 小 ネ ジ mm |
 ネタ ジッ ピ ン グ mm |
 木 ネ ジ mm |
 ド リ ル ネ ジ mm |
 No.0 |
 PZ  SDV No.0 |
1.4 1.6 1.7 2 2.3 2.6 |
2.2(ST) | 1.8 | - |
 No.1 |
 PZ  SDV No.1 |
2 (2.2) (2.3) 2.5 2.6 3(※) |
2 2.5 3(※) 2.9(ST) |
2.1 2.4 2.7 |
2.9(ST) |
 No.2 |
 PZ  SDV No.2 |
3 (3.5) 4 (4.5) 5 |
3 3.5 4 4.5 5 3.5(ST) 4.2(ST) 4.8(ST) |
3.1 3.5 3.8 4.1 4.5 4.8 |
5 3.5(ST) 4.2(ST) 4.8(ST) |
 No.3 |
 PZ  SDV No.3 |
6 8 |
6 8 5.5(ST) 6.3(ST) |
5.1 5.5 5.8 6.2 6.8 |
6 5.5(ST) 6.3(ST) |
 No.4 |
 PZ  SDV No.4 |
10 12 |
8(ST) 9.5(ST) |
7.5 8 9.5 |
- |
(※)は、トラス頭
(ST)はJIS参考
()付きの数字は、用途の少ないサイズです。
 |
JIS B1176 JIS B1177 ■ヘックス ■ボールポイント |
|
|---|---|---|
 |
 ボ六 ル角 ト穴 付 mm |
 止六 ネ角 ジ穴 付 mm |
 H1.5 |
1.6 2 |
3 |
 H2 |
2.5 | 4 |
 H2.5 |
3 | 5 |
 H3 |
4 | 6 |
 H4 |
5 | 8 |
 H5 |
6 | 10 |
 H6 |
8 | 12 |
 H8 |
10 | 16 |
 H10 |
12 | 20 |
 H12 |
14 | 24 |
 |
JIS B1180 JIS B1181 JIS B1123 ■ソケット |
||
|---|---|---|---|
 |
 六 角 ボ ル ト mm |
 六 角 ナ ッ ト mm |
グ |
 H4 |
2 | 2 | - |
 H4.5(旧) |
- | 2.2(旧) | - |
 H5 |
2.5 | 2.5 | 2.9 |
 H5.5 |
3 | 3 | 3.5 |
 H6 |
3.5 | 3.5 | - |
 H7 |
4 | 4 | 4.2 |
 H8 |
5 | 5 | 4.8 5.5 |
 H10 |
6 W1/4(旧) |
6 W1/4(旧) |
6.3 |
 H11(旧) |
7(旧) | 7(旧) | - |
 H12(旧・小) |
8(旧・小） W5/6(旧・小） |
8(旧・小） W5/6(旧・小） |
- |
 H13 |
8 | 8 | 8 |
 H14(旧) |
10(旧・小） W5/6(旧・小） W3/8(旧・小） |
10(旧・小） W5/6(旧・小） W3/8(旧・小） |
- |
 H16 |
10 | 10 | 9.5 |
 H17(旧) |
10(旧) 12(旧・小） W3/8(旧・小） W7/16(旧・小） |
10(旧) 12(旧・小） W3/8(旧・小） W7/16(旧・小） |
- |
 H18 |
12 | 12 | - |
 H19(旧) |
12(旧) 14(旧・小） W7/16(旧・小） W1/2(旧・小） |
12(旧) 14(旧・小） W7/16(旧・小） W1/2(旧・小） |
- |
 H21 |
14 W1/2(旧) |
14 W1/2(旧) |
- |
 H22(旧) |
14(旧) | 14(旧) | - |
 H24 |
16 18(旧・小） |
16 18(旧・小） |
- |
W=ウィットネジは旧JIS参照
(旧)は旧JIS参照
(旧・小）は旧JIS参照、小形ボルトナット
 |
JIS B1107 JIS B1128 JIS B1136 JASO F116-89 ■トルクス（参照） |
||||
|---|---|---|---|---|---|
 |
 小 ネ ジ mm |
|
 ボ穴 ル付 トき mm |
 止穴 ネ付 ジき mm |
|
 T1 |
0.84 | 1 | 1 | - | 1.6 1.8 |
 T2 |
0.94 | 1.2 | 1.2 | - | 2 |
 T3 |
1.12 | 1.4 | 1.4 | - | 2.2 |
 T4 |
1.3 | 1.6 1.7 |
1.6 1.7 |
- | - |
 T5 |
1.37 | 2 | 2 | - | 2.5 |
 T6 |
1.65 | 2 | 2 | 2 | 3 |
 T7 |
1.97 | - | - | - | 3.5 |
 T8 |
2.3 | 2.5 | 2.5 | 2.5 | 4 |
 T9 |
2.48 | - | - | - | 4.5 |
 T10 |
2.72 | 3 | 2.9 3 3.5 |
3 | 5 |
 T15 |
3.26 | (3.5) | 3.5 | - | - |
 T20 |
3.84 | 4 | 4 4.2 4.5 |
4 | 6 |
 T25 |
4.4 | 5 | 4.8 5.5 |
5 | 7 |
 T27 |
4.96 | - | - | 4.5 5 |
8 |
 T30 |
5.49 | 6 | 6 6.3 |
6 | - |
 T40 |
6.6 | 8 | 8 | 8 | 10 |
 T45 |
7.77 | 8 | - | 8 | 12 |
 T50 |
8.79 | 10 | 10 | 10 | 14 |
()付きのサイズはなるべく用いないとされています。
