【基礎知識】エアーニッパーのブレード種類と用途例
エアーニッパーは、圧縮空気を動力源としたエアツールのひとつです。射出成形時のゲートカットや、金属の切断、穴あけ、かしめなどの作業を、強力なエアの力で効率的に行うことができ、樹脂成形から金属加工まで、ものづくりの現場で広く使われています。
精度の高いカットを行うためには、本体機種の選定だけでなく、刃先となるブレードの選定が重要です。ベッセルでは、切断ワークの材質や形状、カット方法に合わせたさまざまなブレードをご用意しています。
- 関連コラム
- エアーニッパーとは?エアーニッパーの構造と仕組み
エアーニッパーのブレード種類
![エアーニッパーのブレード種類](/btob/cms/wp-content/uploads/2023/09/an04.jpg)
ベッセルのエアニッパー用ブレードは、エアニッパーのタイプに合わせて、大きく2系統に分かれます。
〈NF/NT/NY用ブレード〉
NF/NT/NYタイプは、装置内やチャック盤への取り付けを考慮した、コンパクトタイプのエアニッパーです。
主に射出成形のゲートカットで使用されるため、ゲートの種類に合わせた各種ブレードを取り揃えています。
〈N/NR/NS用ブレード〉
Nタイプは手動式、NR・NSタイプは自動機用として使われるエアニッパーです。
射出成形のゲートカットをはじめ、汎用的に使われるため、樹脂から金属・かしめ用までさまざまなブレードを取り揃えています。
- 関連コラム
- エアニッパーの種類と、手動式・自動機用の特徴
代表的なブレードと用途例 ① 〈NF/NT/NY用〉
-
NFタイプ -
NTタイプ -
NYタイプ
用途 | 形状 | 特徴 | 記号 | |
---|---|---|---|---|
樹脂用 | ストレート刃 | スタンダード | ![]() |
AJ (逆刃:RAJ) |
ロング | ![]() |
AJL (逆刃:RAJL) |
||
薄刃 | ![]() |
AJT | ||
超硬チップ付 | ![]() |
AJB (逆刃:RAJB) |
||
ハイスチップ付 | ![]() |
AJH | ||
V字刃 | ![]() |
AJV | ||
寄刃 | ![]() |
AJY | ||
クイキリ刃 | ![]() |
AE | ||
ノセ刃 | ![]() |
AD | ||
クランク刃 | ![]() |
AH (逆刃:RAH) |
||
金属用 | ストレート刃 | ![]() |
BJ (逆刃:RBJ) |
![AJ](/btob/cms/wp-content/uploads/2023/09/AJ2.png)

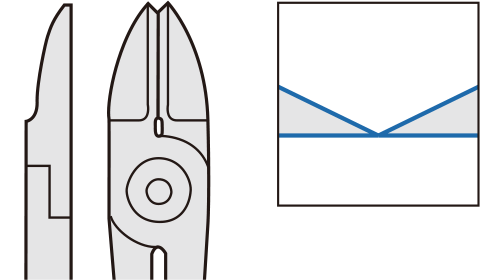

【AJ】樹脂用ストレート刃
刃先が傾いていない樹脂用の直立ブレードです。
ゲートに対して直角に刃を当てることができます。
(逆刃タイプのRAJもあります)
![AJL](/btob/cms/wp-content/uploads/2023/09/AJL2.png)

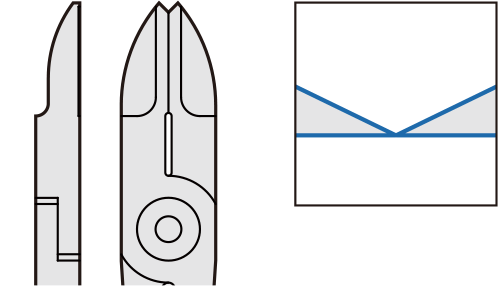

【AJL】樹脂用ストレートロング刃
刃先が傾いていない直立ブレードのロングタイプです。
ニッパーとワークのゲートカット部との間に距離があるときにおすすめです。
(逆刃タイプのRAJLもあります)

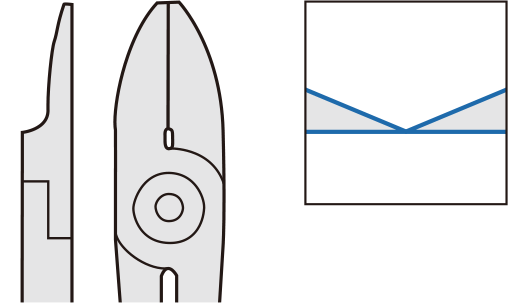

![AJT](/btob/cms/wp-content/uploads/2023/09/AJT2.png)
【AJT】樹脂用ストレート薄刃
刃先が傾いていない直立ブレードの薄刃タイプです。
刃先が薄いため切断面が残らず、きれいに仕上げることができます。
![AJB](/btob/cms/wp-content/uploads/2023/09/AJB2.png)

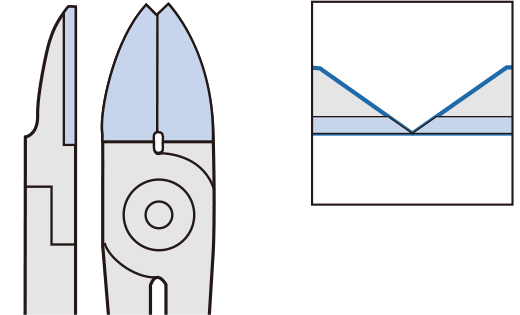

【AJB】樹脂用ストレート刃(超硬チップ付)
超硬チップをロウ付けした直立ブレードです。
硬質樹脂やガラス繊維が含まれた樹脂の切断に最適で、ブレードの耐久性がアップします。
(逆刃タイプのRAJBもあります)
![AJH](/btob/cms/wp-content/uploads/2023/09/AJH2.png)

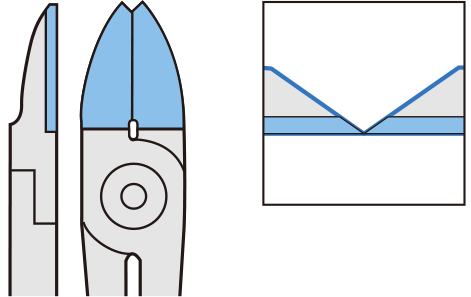

【AJH】樹脂用ストレート刃(ハイスチップ付)
ハイスチップをロウ付けした直立ブレードです。
硬質樹脂の切断に最適です。

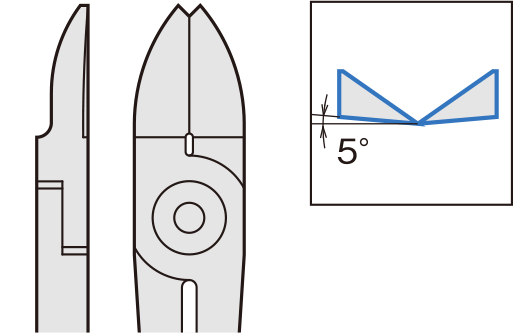

![AJV](/btob/cms/wp-content/uploads/2023/09/AJV2.png)
【AJV】樹脂用ストレートV字刃
刃面に角度を付けた、V字刃のブレードです。
切断面が曲面の場合や、切り口が残ってはいけないゲート処理に最適です。

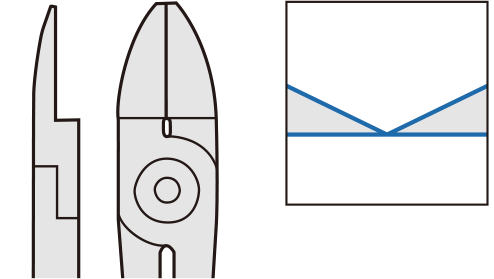

![AJY](/btob/cms/wp-content/uploads/2023/09/AJY2.png)
【AJY】樹脂用ストレート寄刃
刃が前へ少しずれた(寄った)ブレードです。
対向するゲート間の幅が短すぎて、ブレードの厚みがはいらないときにおすすめです。
![AE](/btob/cms/wp-content/uploads/2023/09/AE2.png)

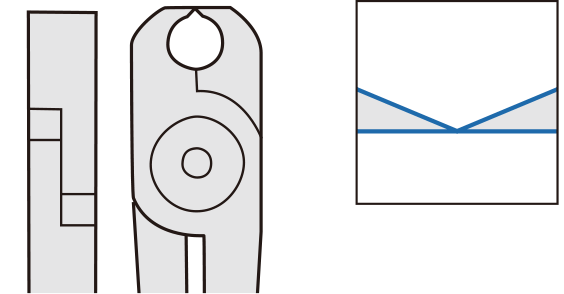

【AE】樹脂用クイキリ刃
ノセゲートやヨセゲートなどのゲート処理に最適です。
![AD](/btob/cms/wp-content/uploads/2023/09/AD2.png)

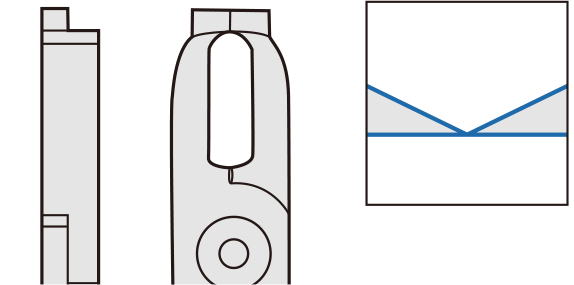

【AD】樹脂用ノセ刃
ノセゲートなどの立体的なゲートの一括処理に最適です。
![AH](/btob/cms/wp-content/uploads/2023/09/AH2.png)

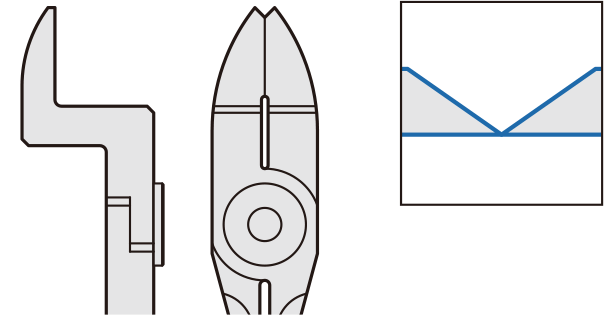

【AH】樹脂用クランク刃
刃先がクランク形状になったブレードです。
カット時に邪魔になるものがあったり、ゲート部が狭い場合におすすめです。
(本体を向かい合わせで設置する場合は、逆刃タイプのRAHが最適です)

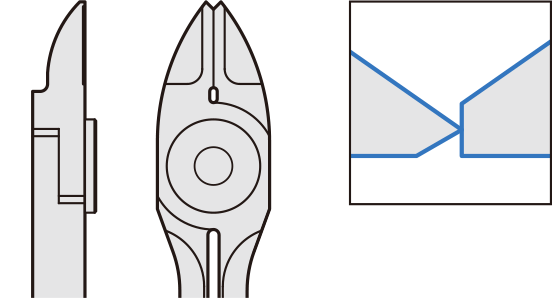

![BJ](/btob/cms/wp-content/uploads/2023/09/BJ2.png)
【BJ】金属用ストレート刃
刃先が傾いていない金属用の直立ブレードです。
(逆刃タイプのRBJもあります)
代表的なブレードと用途例 ② 〈N/NR/NS用〉
-
Nタイプ -
NRタイプ -
NSタイプ
用途 | 形状 | 特徴 | 記号 | |
---|---|---|---|---|
金属用 | スタンダード刃 | スタンダード | ![]() |
AS |
ハイスチップ付 | ![]() |
HS | ||
強力切断刃 | スタンダード | ![]() |
AG | |
超硬チップ付 | ![]() |
BBB | ||
ストレート刃 | ![]() |
BJ | ||
クリッパー刃 | 超硬チップ付 | ![]() |
BFB | |
樹脂用 | スタンダード刃 | ![]() |
AP | |
ストレート刃 | 薄刃 | ![]() |
AJ | |
ロング刃 | ![]() |
AJL | ||
超硬チップ付 | ![]() |
AJB | ||
フラット刃 | ![]() |
PF (ロングタイプ:PFL) |
||
クイキリ刃 | ![]() |
AE | ||
クランク刃 | ![]() |
AH | ||
左横向き刃 | ![]() |
AML | ||
右横向き刃 | ![]() |
AMR | ||
圧着用 | かしめ刃 | ![]() |
ACD |
![AS](/btob/cms/wp-content/uploads/2023/09/AS4.png)

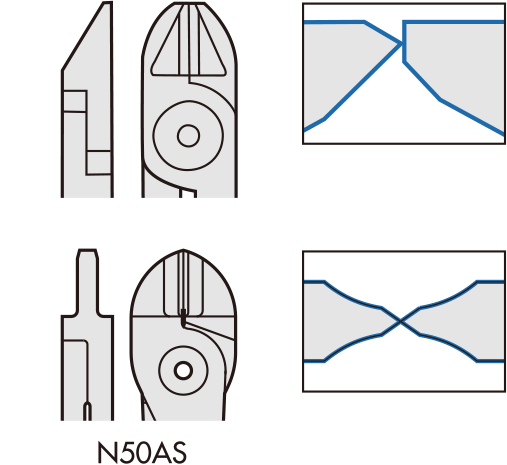

【AS】金属用スタンダード刃
銅線、鉄線などの切断に用いられる、標準ブレードです。
![HS](/btob/cms/wp-content/uploads/2023/09/HS4.png)
【HS】金属用スタンダード刃(ハイスチップ付)
耐久性の高いハイスチップをロウ付けしたスタンダード刃です。
銅線、鉄線などの切断や長期間の切断作業に最適です。

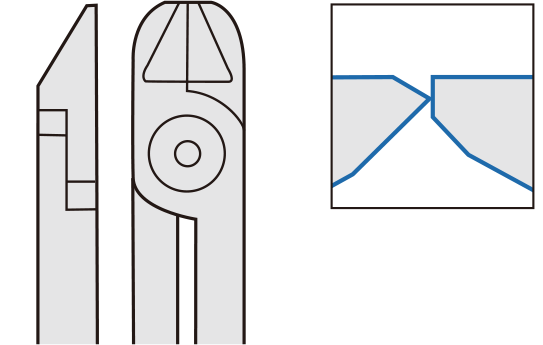

![AG](/btob/cms/wp-content/uploads/2023/09/AG4.png)
【AG】金属用強力切断刃
刃先を短くして強度を高めたブレードです。
刃の根元でカットするため、加圧が大きくなります。
![BBB](/btob/cms/wp-content/uploads/2023/09/BBB4.png)

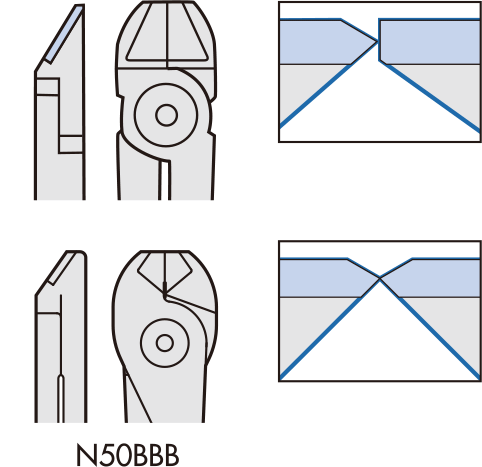

【BBB】金属用強力切断刃(超硬チップ付)
強力切断刃に超硬チップをロウ付けしたブレードです。
高鋼線材やピアノ線など、特殊合金鋼よりも耐久性が必要な線材の切断に最適です。
![BJ](/btob/cms/wp-content/uploads/2023/09/BJ4.png)

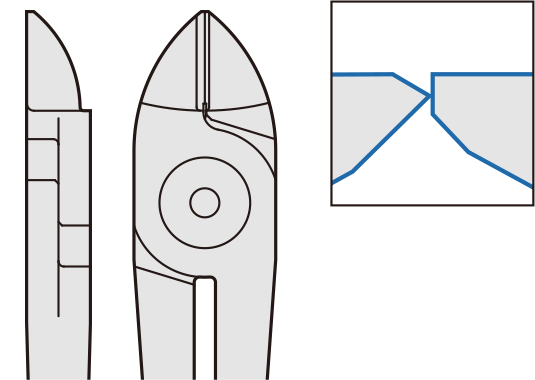

【BJ】金属用ストレート刃
刃先が傾いていない金属用の直立ブレードです。
ワークに対して直角に刃を当てることができます。
![BFB](/btob/cms/wp-content/uploads/2023/09/BFB4.png)

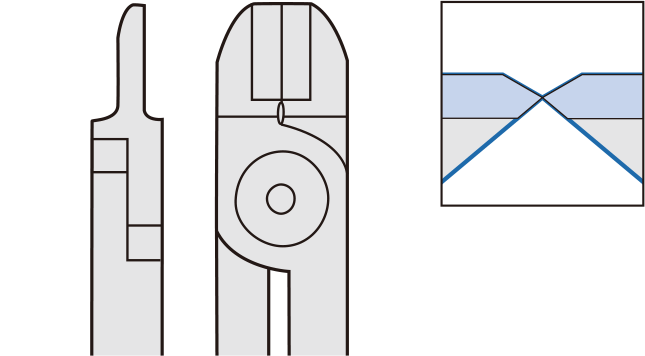

【BFB】金属用クリッパー刃(超硬チップ付)
クリッパータイプの刃に超硬チップをロウ付けしたブレードです。
金属線材や細パイプの切断に最適です。
![AP](/btob/cms/wp-content/uploads/2023/09/AP4.png)

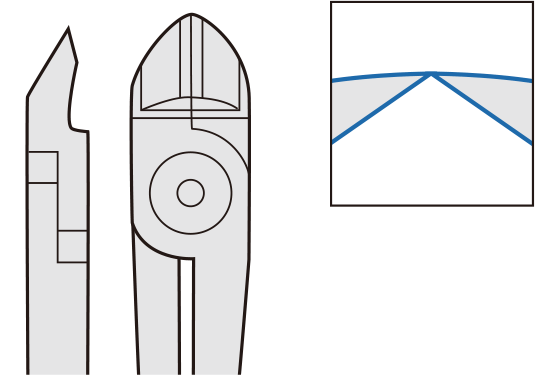

【AP】樹脂用スタンダード刃
樹脂切断に用いられる、標準ブレードです。
切断面に大きなRを設けており、切り口が残ってはいけないゲート処理に最適です。

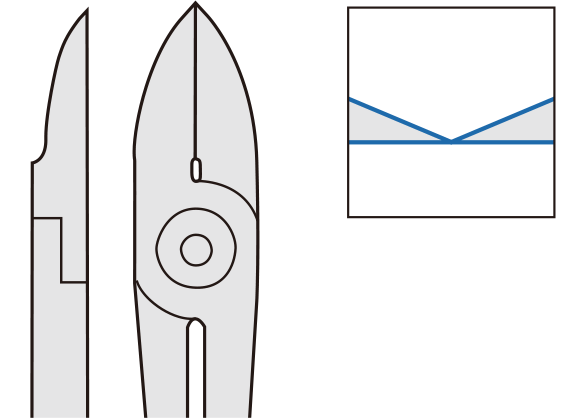

![AJ](/btob/cms/wp-content/uploads/2023/09/AJ4.png)
【AJ】樹脂用ストレート薄刃
刃先が傾いていない樹脂用の直立ブレードです。
ゲートに対して直角に刃を当てることができます。
![AJL](/btob/cms/wp-content/uploads/2023/09/AJL4.png)

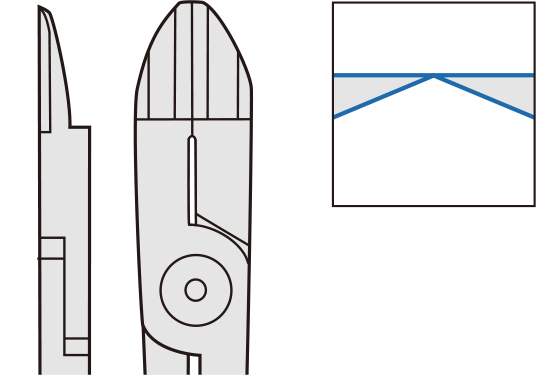

【AJL】樹脂用ストレートロング刃
刃先が傾いていない直立ブレードのロングタイプです。
ニッパーとワークのゲートカット部との間に距離がある場合や、幅広のゲート処理に有効です。
![AJB](/btob/cms/wp-content/uploads/2023/09/AJB4.png)

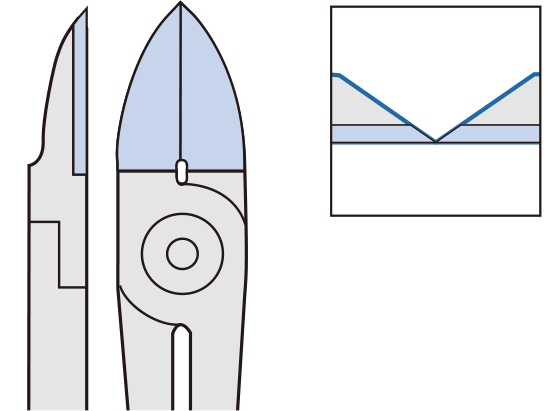

【AJB】樹脂用ストレート刃(超硬チップ付)
超硬チップをロウ付けした直立ブレードです。
硬質樹脂やガラス繊維が含まれた樹脂の切断に最適で、ブレードの耐久性がアップします。
![PF](/btob/cms/wp-content/uploads/2023/09/PF4.png)

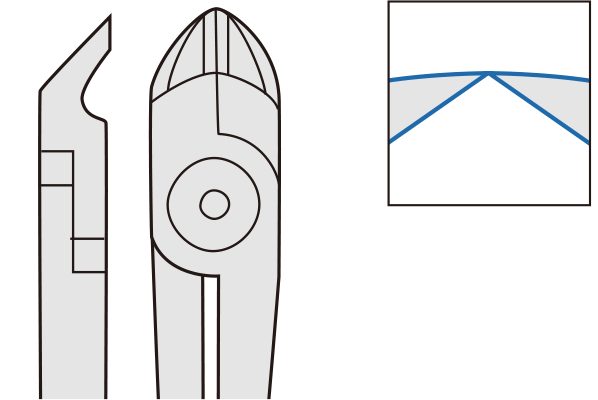

【PF】樹脂用フラット刃
切り口を平らにカットする樹脂用ブレードです。
切断面に大きなRを設けており、切り口が残ってはいけないゲート処理に最適です。
(ロング刃のPFLもあります)
![AE](/btob/cms/wp-content/uploads/2023/09/AE4.png)

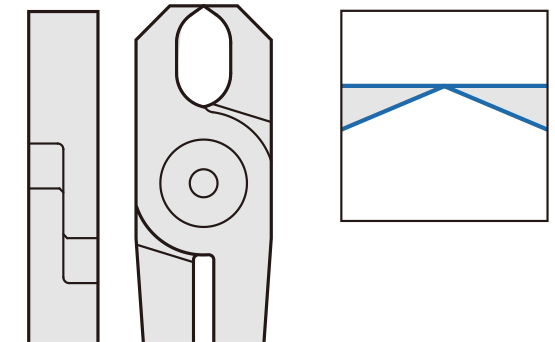

【AE】樹脂用クイキリ刃
ノセゲートやヨセゲートなどのゲート処理に最適です。
エアニッパー本体を斜めに設置できるよう、刃先に角度がついています。
![AH](/btob/cms/wp-content/uploads/2023/09/AH4.png)

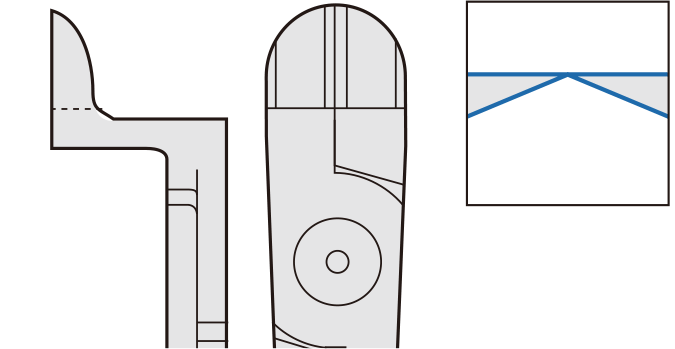

【AH】樹脂用クランク刃
先がクランク形状になったブレードです。
カット時に邪魔になるものがあったり、ゲート部が狭い場合におすすめです。
![AML](/btob/cms/wp-content/uploads/2023/09/AML4.png)

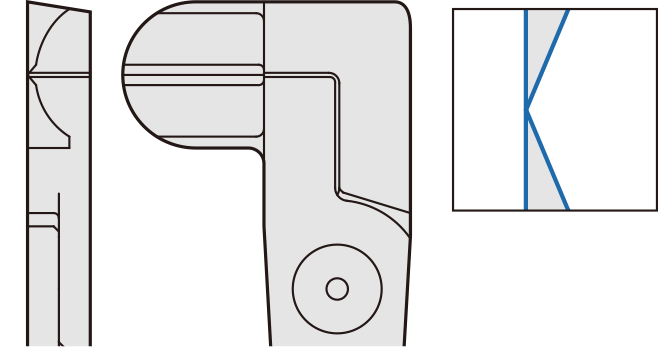

【AML】樹脂用左横向き刃
刃先が左に90度折れ曲がった樹脂用ブレードです。
スペースが狭く、ニッパーが入りにくい限られた場所での切断におすすめです。
![AMR](/btob/cms/wp-content/uploads/2023/09/AMR4.png)

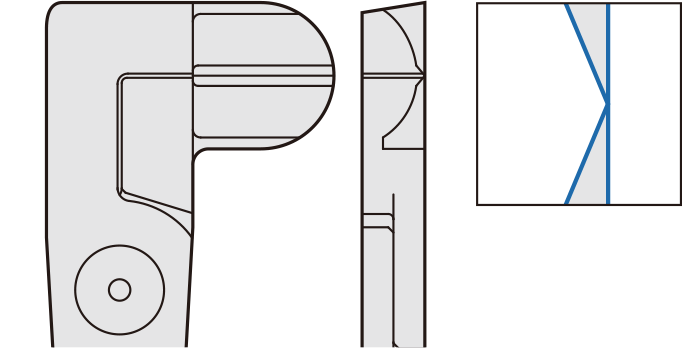

【AMR】樹脂用右横向き刃
刃先が右に90度折れ曲がった樹脂用ブレードです。
スペースが狭く、ニッパーが入りにくい限られた場所での切断におすすめです。
![ACD](/btob/cms/wp-content/uploads/2023/09/ACD4.png)

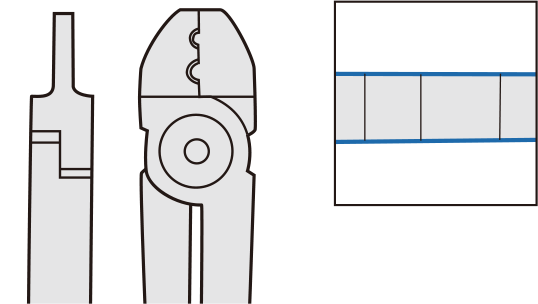

【ACD】圧着用かしめ刃
圧着端子のかしめに使われるブレードです。
別作ブレードについて
ベッセルでは、用途に合わせた特注品の別作ブレードの製作を行なっています。
刃の開きが大きい大型成形品のカットや、多数個取りカット、ガラス繊維の入った強化樹脂のカットなど、規格ブレードでうまくいかない場合は、以下のブレード形状を参考にご相談ください。
ご注文は一丁から対応いたします。
〈別作ブレードの品番の見方〉
例)No.① ② ③ ④ ⑤ — ⑥
① 取付本体記号 | エアニッパーの本体形式 |
---|---|
② 刃先記号 | A:樹脂向け両刃 |
B:金属向け片刃 | |
C:かしめ/圧着用 | |
D:その他の刃先 | |
③ 外形記号 | 別作ブレードの形状から選択 |
④ 材質記号 | 別作ブレードの材質から選択 |
⑤ 図面登録番号 | 別作図面の登録番号 |
⑥ 刃先厚 | W:刃先が厚い |
別作ブレードの形状
形状 | 記号 | 特徴 | |
---|---|---|---|

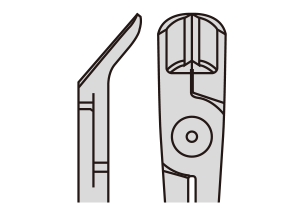

角度付き刃 | ![]() |
A | 標準的なブレード形状です。 刃長と角度を指定することができます。 (ブレード本来の厚みを越えた角度指定が可能です) |
![]() |

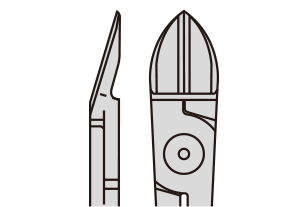

B | 標準的なブレード形状です。 刃長と角度を指定することができます。 (ブレード本来の厚みを越えた角度指定はできません) |
|

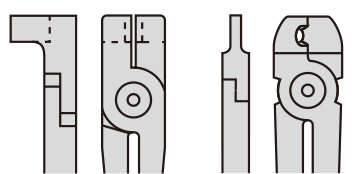

圧着・かしめ刃 | ![]() |
C | 銅線用裸圧着端子やスリーブ、接続子などの圧着・かしめに最適な形状です。 圧着端子の呼び(1.25、2.0、5.5、8.0など)に合わせて別作が可能です。 |

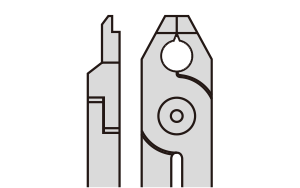

ノセ刃 | ![]() |
D | ノセゲートなどの立体的なゲートの一括処理に最適な形状です。 |

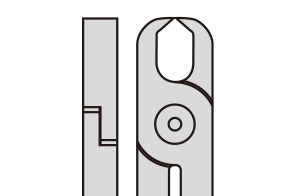

クイキリ刃 | ![]() |
E | ダイレクトゲートやステゲートなどのゲート処理に最適な形状です。 |

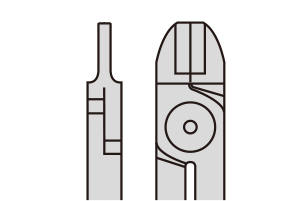

クリッパー刃 | ![]() |
F | 金属線材や細パイプの切断に最適な形状です。 |

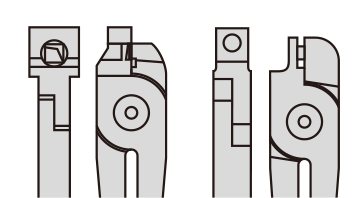

パンチング刃 | ![]() |
G | 打ち抜きや、塩ビ板・金属薄板の穴開け、コーナー取りに最適な形状です。 |

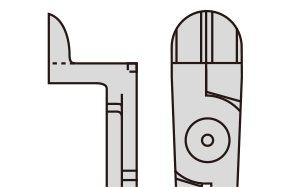

クランク刃 | ![]() |
H | カット時に邪魔になるものがあったり、ゲート部が狭い場合に最適な形状です。 |

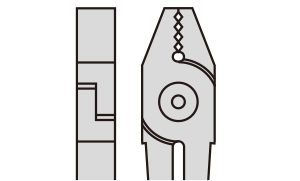

ロボットハンド | ![]() |
I | 成型品をつかむロボットハンドや塗装品の保持などに最適な形状です。 |

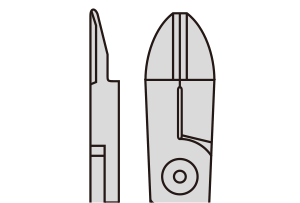

ストレート刃 | ![]() |
J | 製品が縦長で、規格ブレードではゲートまで届かない場合に最適です。 規格品と同じく、ロングタイプ(JL)、薄刃(JT)、寄刃(JY)、V字刃(JV)があります。 |

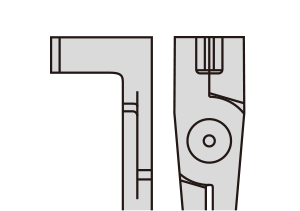

角度付きクイキリ刃 | ![]() |
K | 刃先に角度のついたブレード形状です。 長いダイレクトゲートを横からカットすることができます。 |

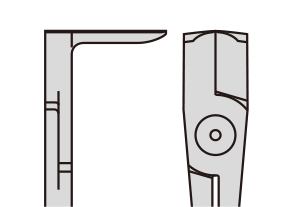

L字型刃 | ![]() |
L | ロングタイプのストレート刃を90度曲げたアングル形状です。 長いダイレクトゲートを横からカットすることができます。 |

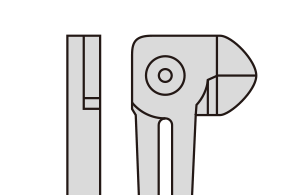

横向き刃 | ![]() |
M/XL/XR | 横向きのブレード形状です。 |

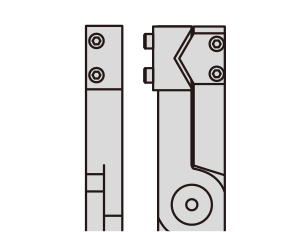

チューブカット | ![]() |
TN | エアチューブのカットに最適な形状です。 |

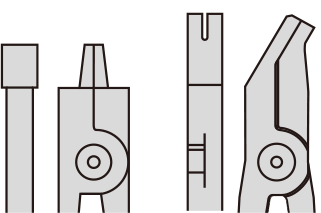

くぎ抜き | ![]() |
VO | リサイクル現場での解体・くぎ抜き作業に最適な形状です。 |

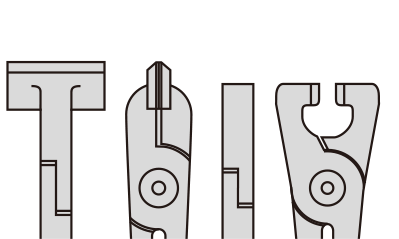

曲げる | ![]() |
DI | 金属棒やパイプなどの曲げ作業に最適な形状です。 |

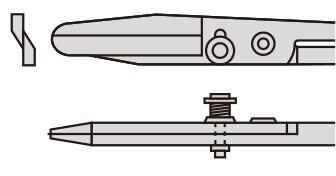

ハサミ | ![]() |
VHA | 布生地、綿糸、ポリマー素材のカットに最適な形状です。 |

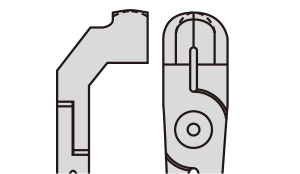

クランククイキリ | ![]() |
AHE | 離型時に自動切断されるような、小さなゲート処理に最適な形状です。 |

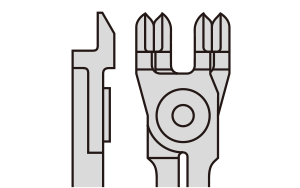

ダブル刃 | ![]() |
AHW | ゲートの間隔が狭く、ニッパーが2台入らない場合に最適な形状です。 |

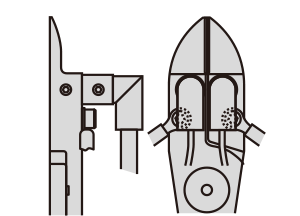

ヒートニッパー | ![]() |
NH | 加熱した刃部で樹脂を溶かしながらカットするブレードです。 |
別作ブレードの材質
材質 | 記号 | 特徴 |
---|---|---|
特殊合金鋼 | A | 一般的な鋼線や樹脂の切断、かしめ、その他各種作業向けです。 |
ハイス鋼 | H | ピアノ線切断や、特殊合金鋼よりも耐久性が必要な切断に最適です。 |
超硬合金 | B | 硬鋼線材や、ガラス繊維の多く含まれた樹脂の切断に最適です。 |
セラミック | C | セラミックを接着した刃先です。ハイス鋼や超硬合金よりも耐久性に優れます。 |
〈材質選定のポイント〉
超硬合金などのチップ付きのブレードは、刃部の耐久性をあげるのに有効です。しかし、ブレードの摩耗は減っても、ブレード摺動部の摩耗は減りません。ショット数との兼ね合いで材質を選定するのがポイントです。
